Компания АТБ Пром производит фильтровальные блоки с системой автоматической очистки фильтр-картриджей от порошковой краски под торговой маркой Schefler, а так же комплексные системы очистки воздуха для порошковых камер окраски в составе фильтровальный бок - моноциклон, которые могут быть оснащены как простыми сборниками порошка, так и системами возврата порошковой краски в контур окраски (рекуперация порошковой краски) с простыми порошковыми насосами инжекторного типа или перильстатическими помпами большой производительности.

Фильтровальный блок картриджного типа - основные элементы

Фильтровальный блок Schefler в разрезе

Основу любой окрасочной камеры для нанесения порошковой краски составляет система фильтрации воздуха со сбором не осажденного на изделии порошка.​

АТБ Пром в качестве такого элемента в своих окрасочных камерах "Классик" и "Стандарт" использует фильтровальные блоки Schefler FB.

На картинке представлены основные элементы фильтровального блока Schefler FB

  1. Выходной фильтр тонкой очистки

  2. вентилятор выброса

  3. Шумоглушитель

  4. Фильтр-картридж

  5. Ресивер системы очистки фильтр-картриджей

  6. Пульт управления

  7. Пневматическая линейка

  8. Порошковый резервуар

Модельный ряд систем фильтрации

Линейка ФБ Schefler.jpg

Фильтровальный блок Schefler FB.3

Schefler FB.3.jpg

Фильтровальный блок Schefler FB.3 c производительностью вентиляционного блока 3000 м3/ч предназначен для использования в составе не больших окрасочных камер с закрытым вестибюлем окрасочной зоны. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  3-х фильтр-картриджей с сигнализацией засоренности и ручным управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 3000м3/ч

  • Количество фильтр-картриджей - 3шт.

  • Размер фильтр-картриджа - 600мм

  • Потребляемая мощность - 2,2 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1100Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.3-габариты.png

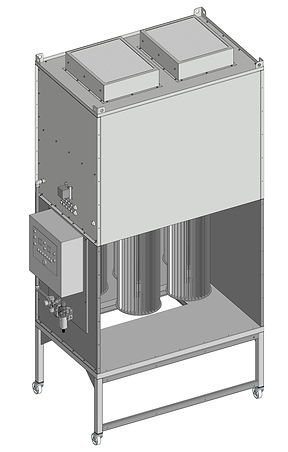

Фильтровальный блок Schefler FB.5

Schefler FB.5.jpg

Фильтровальный блок Schefler FB.5 c производительностью вентиляционного блока 5000 м3/ч предназначен для использования в составе не больших окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  5-ти фильтр-картриджей с сигнализацией засоренности и ручным управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 5000м3/ч

  • Количество фильтр-картриджей - 5шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 4,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1100Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.5-габариты.png

Фильтровальный блок Schefler FB.5L

Schefler FB.5L.jpg

Фильтровальный блок Schefler FB.5 c производительностью вентиляционного блока 5000 м3/ч предназначен для использования в составе не больших окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны и низким уровнем плоскости пола окрасочной зоны. Оснащается простым поддоном для сборки собранной краски, системой пневмоочистки  5-ти фильтр-картриджей с сигнализацией засоренности и ручным управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 5000м3/ч

  • Количество фильтр-картриджей - 5шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 4,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1100Па

  • Возможность использования совместно с циклоном - Нет

  • Поддон для сборки краски

Schefler FB.5L-габариты.png

Фильтровальный блок Schefler FB.5RB (сменный блок картриджей)

Schefler FB.5RB.jpg

Фильтровальный блок Schefler FB.5RB c производительностью вентиляционного блока 5000 м3/ч предназначен для использования в составе не больших  окрасочных камер с закрытым вестибюлем окрасочной зоны и необходимостью частой смены цвета, что в данном фильтровальном блоке обеспечивается за счет разделенной конструкции вентиляционного блока и блока картриджей, который может быть быстро и лекго быть заменен на блок картридж-фильтров для другого цвета.

Штатно оснащается баком сборником порошковой краски с системой сбора и возврата порошка и датчиком уровня бака, системой пневмоочистки  5-ю фильтр-картриджами с сигнализацией засоренности ручным и автоматическим управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 5000м3/ч

  • Количество фильтр-картриджей - 5шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 4,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1100Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой перекачки порошка и датчиком уровня

Schefler FB.5RB-габариты.png

Фильтровальный блок Schefler FB.7

Schefler FB.7.jpg

Фильтровальный блок Schefler FB.7 c производительностью вентиляционного блока 7000 м3/ч предназначен для использования в составе не больших  и средних окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  7-ю фильтр-картриджами с сигнализацией засоренности ручным и автоматическим управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 7000м3/ч

  • Количество фильтр-картриджей - 7шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 4,4 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1200Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.7-габариты.png

Фильтровальный блок Schefler FB.7L

Schefler FB.7L.jpg

Фильтровальный блок Schefler FB.7L c производительностью вентиляционного блока 7000 м3/ч предназначен для использования в составе не больших  и средних окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны где необходим низкий уровень пола рабочей зоны окрасочной камеры. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  7-ю фильтр-картриджами с сигнализацией засоренности, ручным и автоматическим управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 7000м3/ч

  • Количество фильтр-картриджей - 7шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 4,4 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1200Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.7L-габариты.png

Фильтровальный блок Schefler FB.9

Schefler FB.7.jpg

Фильтровальный блок Schefler FB.9 c производительностью вентиляционного блока 9000 м3/ч предназначен для использования в составе не больших  и средних окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  7-ю фильтр-картриджами с сигнализацией засоренности ручным и автоматическим управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 9000м3/ч

  • Количество фильтр-картриджей - 7шт.

  • Размер фильтр-картриджа - 1000мм

  • Потребляемая мощность - 8,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1500Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.7-габариты.png

Фильтровальный блок Schefler FB.9L

Schefler FB.7L.jpg

Фильтровальный блок Schefler FB.9L c производительностью вентиляционного блока 9000 м3/ч предназначен для использования в составе не больших  и средних окрасочных камер с закрытым и открытым вестибюлем окрасочной зоны где необходим низкий уровень пола рабочей зоны окрасочной камеры. Штатно оснащается простым баком сборником порошковой краски, системой пневмоочистки  7-ю фильтр-картриджами с сигнализацией засоренности, ручным и автоматическим управлением включения пневмосбива. На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета и ручной окрасочной установки.

Основные характеристики:

  • Производительность системы фильтрации - 9000м3/ч

  • Количество фильтр-картриджей - 7шт.

  • Размер фильтр-картриджа - 1000мм

  • Потребляемая мощность - 8,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 1500Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник без рекуперации и датчика уровня (штатно)

Schefler FB.7L-габариты.png

Фильтровальный блок Schefler FB.9000

Schefler FB.9000.jpg

Фильтровальный блок Schefler FB.9000 c производительностью вентиляционного блока 9000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа.

Штатно оснащается баком сборником порошковой краски с системой возврата порошка и датчиком уровня, системой пневмоочистки  9-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 9000м3/ч

  • Количество фильтр-картриджей - 9шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 11,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 2800Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой возврата порошка и датчиком уровня

Schefler FB.9000-габариты.png

Фильтровальный блок Schefler FB.12000

Schefler FB.9000.jpg

Фильтровальный блок Schefler FB.12000 c производительностью вентиляционного блока 12000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа.

Штатно оснащается баком сборником порошковой краски с системой возврата порошка и датчиком уровня, системой пневмоочистки  9-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 12000м3/ч

  • Количество фильтр-картриджей - 9шт.

  • Размер фильтр-картриджа - 1000мм

  • Потребляемая мощность - 15,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 3100Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой возврата порошка и датчиком уровня

Schefler FB.9000-габариты.png

Фильтровальный блок Schefler FB.15000

Schefler FB.15000-21000.jpg

Фильтровальный блок Schefler FB.15000 c производительностью вентиляционного блока 15000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа.

Штатно оснащается баком сборником порошковой краски с системой возврата порошка и датчиком уровня, системой пневмоочистки  16-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 15000м3/ч

  • Количество фильтр-картриджей - 16шт.

  • Размер фильтр-картриджа - 800мм

  • Потребляемая мощность - 22,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 3500Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой возврата порошка и датчиком уровня

Schefler FB.15000-21000-габариты .png

Фильтровальный блок Schefler FB.18000

Schefler FB.15000-21000.jpg

Фильтровальный блок Schefler FB.18000 c производительностью вентиляционного блока 18000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа.

Штатно оснащается баком сборником порошковой краски с системой возврата порошка и датчиком уровня, системой пневмоочистки  16-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 18000м3/ч

  • Количество фильтр-картриджей - 16шт.

  • Размер фильтр-картриджа - 1000мм

  • Потребляемая мощность - 30,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 3900Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой возврата порошка и датчиком уровня

Schefler FB.15000-21000-габариты .png

Фильтровальный блок Schefler FB.21000

Schefler FB.15000-21000.jpg

Фильтровальный блок Schefler FB.21000 c производительностью вентиляционного блока 21000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа.

Штатно оснащается баком сборником порошковой краски с системой возврата порошка и датчиком уровня, системой пневмоочистки  16-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 21000м3/ч

  • Количество фильтр-картриджей - 16шт.

  • Размер фильтр-картриджа - 1200мм

  • Потребляемая мощность - 30,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 3500Па

  • Возможность использования совместно с циклоном - Нет

  • Бак сборник с системой возврата порошка и датчиком уровня

Schefler FB.15000-21000-габариты .png

Система фильтровальный блок + циклон Schefler FBС.9000

Schefler FBC.9000.jpg
Schefler С9000-габариты .png
Schefler FB.9000-габариты.png

Система Фильтровальный блок + циклон Schefler FBС.9000 c производительностью вентиляционного блока 9000 м3/ч предназначен для использования в составе крупноформатных окрасочных камерах с закрытым рабочим пространством окрасочной зоны или окрасочных камерах обитаемого типа в которых предусматривается возврат рекуперированного порошка и быстрая смена цвета при больших объемах окраски.

Штатно оснащается:

-Баком сборником порошковой краски с датчиком уровня под фильтровальным блоком, системой пневмоочистки  16-ти фильтр-картриджей с сигнализацией засоренности и автоматическим включением данной системы.

-Системой сбора и перекачки рекуперированного порошка из под циклона в баки питатели порошка для порошковых распылителей. Для перекачки используется  перильстатическая помпа большой производительности.

На фильтровальном блоке имеется блок подготовки воздуха с клапанами автоматического и ручного сброса давления и возможностью подключения обдувочного пистолета.

Основные характеристики:

  • Отдельно стоящий блок соединяемый с окрасочной камерой воздуховодами

  • Производительность системы фильтрации - 9000м3/ч

  • Количество фильтр-картриджей - 9шт.

  • Размер фильтр-картриджа - 1000мм

  • Потребляемая мощность - 15,0 кВт

  • Напряжение питания 3ф, 380В, 50Гц

  • Максимально допустимое падение давление - 3600Па

  • Возможность использования совместно с циклоном - да

  • Бак сборник с датчиком уровня под фильтровальным блоком

  • Перильстатическая помпа перекачки порошка из под циклона
